该系统具有测量精度高、安装方便等特点，可以有效地帮助政府监管部门和运营商基站或电力等使用企业全天候、全时段、持续在线监控移动基站或高压线及变电站的异常变化及是否超标等问题，在有效的监管下，让基站（电站）成为绿色环保基站（电站） 。

该系统可以实现对手机基站、中短波设施、广播电视发射塔、高压电力线、变电站等辐射源进行24小时不间断测试，也可以针对一些敏感区域(职能部门、权威机构、学校等)进行长期监测。监测点位选取时，如果安装在电磁敏感源附近，该系统附件软件可提供以上电磁敏感源辐射仿真计算功能，输入相应电磁敏感源的参数，可得到敏感源附近电磁场的分布状况。安装固定好监测系统后，通过电脑可实现远程控制。

监测站可实现（24h/365d）对电磁场进行连续的测量，并将测试数据定期发送到控制中心。

 电磁场测量采用三轴各向同性探头，可以实现对三维空间综合电磁场的测量。

本监测系统是由监测站、控制中心及信息发布显示系统三大部分组成的。监测站是由电磁辐射仪主机、监测探头、供电系统、测量块、数据采集系统和用于将数据传送到控制中心的数据通讯系统组成。控制中心是由服务器、数据接收及分析软件等构成。信息发布显示系统由显示屏幕、供电模块、控制模块、通信模块及各种比对显示组成。

可根据客户需求订制系统接入客户现有的监测系统。

Ø 完善的测量系统，完全符合IEC和国内规定；

Ø 能实现各向同性和有效值测量；

Ø 完善的测量系统，完全符合IEC和国内规定；

Ø 能实现各向同性和有效值测量；

Ø 系统可同时进行工频电场、工频磁场、中短波电场、中短波磁场、广播磁场、射频、选频电场和功率密度测量；

Ø 内置GPS模块，进行定位和授时；

Ø 内置温度、湿度传感器；

Ø 数据采集周期：1s-6min或其他可选；

Ø 探头类型：悬浮型探头；

Ø 监测方式：固定式在线监测；

Ø 太阳能供电系统：太阳能电池板供电,完全没太阳能的情况下，电池持续供电时间至少5天，具备防水、防尘及充电保护功能；

Ø 数据获取为原始数据，不经过修正处理，采用有线、无线传输同时支持接入内部网络进行传输；

Ø 断网续传：当网络断开重联时，将断网时间内的监测数据上传；

Ø 综合控制中心和综合数据显示；

Ø 通过户外显示屏实现数据实时发布，及网络远程直接访问；

Ø 可远程控制显示屏显示内容；

Ø 远程数据采集、控制、管理与传输，报告自动生成和发送；

Ø 测量值超限告警，探头故障告警，机箱门及探头外罩打开报警，同时自动发送信息通知相关人员；

Ø 工作温湿度：-10℃～+50℃；相对湿度≤95%；

Ø 防护等级：IP66；

Ø 防风等级：可防12级台风；

Ø 电磁防护：可通过GB/T17626相关测试，GB/T17626.2静电抗扰度、GB/T17626.6传导骚扰抗扰度、GB/T17626.3射频电磁场辐射抗扰度，以及GB/T17626.5浪涌抗扰度相关测试。

1、数据采集AT-M

基本功能：接收来自监测仪主机的测量数据及相关参数，通过网络上传到监控中心进行分析同时具有GPS定位和授时功能以及温度、湿度采集。

无线数据传输：支持无线GPRS/3G/4G，ZIGBEE，WIFI，可扩展；

有线数据传输：支持485线，232线，RJ45, 光纤等；

数据传输率：＞95%；

2、监测服务器MMOL-TT

基本结构：系统高度集成，主板、CPU、内存、存储设备等高度集成为一块集成板；

网络支持：3G/4G、以太网、无线WiFi；

CPU：Intel/i7系列；

操作系统：Linux系统；

内存容量：8GB；

存储设备：硬盘3T ;

可以根据客户需求进行专业订制；

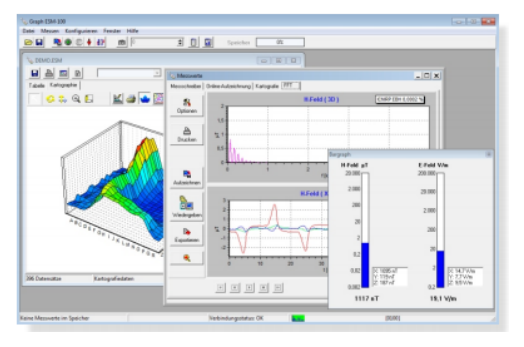

3、监测控制软件MMOL-SS

数据采集结果传输到控制中心，该中心是为远程监测站的管理而设置。在控制中心，监测站识别参数、报警系统查询以往报警记录、数据存储、数据传输和报告生成等信息都可程序化，生成网络信息，可以根据客户需求定制APP或微信及网页终端进行查询和管理系统。

测量站点：监测电磁场水平的物理位置的选定。

实时显示数据：基于WEB端，实时接收、存储、发布、统计监测站上传数据等；

报警记录查询：可查询以往的报警记录，并且自动定期保存数据；

数据展示：趋势曲线展示，用于查看监测数据时域变化趋势及站点数据，支持光标数据读取，可随意拖动时间段缩放显示；图形界面展示，可查看当前各站点参数数据，用于数据发布及大屏幕展示；

数据查询与报表：历史数据自动数据补发功能；任意时间段数据查询和下载；数据报表功能，数据周报表、月报表、年报表及指定条件报表导出及打印；

数据审核：支持站点疑似异常监测数据手动审核处理及重新统计评价数据功能；

历史数据分析：查询某个或几个设备某段时间的运行数据，提供数据报表、曲线绘制、打印、导出功能，并可对数据做误差分析，分析测量数据的准确性。能够根据历史数据显示趋势图。历史数据自动数据补发功能；任意时间段数据查询和下载；数据报表功能，数据周报表、月报表、年报表及指定条件报表导出及打印。并可根据用户要求定制相关信息。

站点管理：可以建立及管理多层级站点,用户可按所需逻辑建立目录级；站点日志功能，支持站点报警信息、站点操作日志查询；支持设置站点基础信息、监测限值信息、报警信息联系人手机号码等；

地图展示：动态地图显示监测点位置及周边地图，监测轨迹；

监测数据：实时值、最大值、平均值。

参数设置：用户可对软件系统基本参数进行设置，如：测试终端的增加、删除，属性修改，用户管理、充电设置、采集控制、报警值设定等。

日志管理：记录每天系统监测故障信息、异值情况等。供管理员维护时参考。

报警管理：系统根据客户设置进行实时报警。数据超限报警、打开机箱门及探头外罩打开报警、数据存储报警、探头故障报警、数据传输中断报警功能等；短信报警功能，报警信息实时下发到多个指定用户手机；

数据导出：支持网络瘫痪数据备份，可通过USB口将原始备份数据导出到PC或U盘上；

数据导入：通过本地导出的原始备份数据，可在平台软件上导入站点，自动生成曲线图、6分钟平均值、最大值统计、最小值统计等；

加密传输：支持VPN企业专网或互联网，拥有固定IP地址；

数据展示：上传数据可生成趋势曲线展示，用于查看监测数据时域变化趋势及站点数据，支持光标数据读取，可随意拖动时间段显示，并可随时输出数据截图至图片或word、excel、PDF等文档形式；

数据存储：系统数据存储采用分布式数据处理系统，支持数据服务器集群，保证数据实时存储、检索性能，支持对数据表的水平拆分、垂直划分，具有数据备份功能，数据可生成曲线图直观分析；

数据加密：支持监测数据加密传输，可实现传输网络加密传输；

数据审核：可以根据国家相关规范及标准，设置数据审核功能，对不符合数据规范及标准的数据进行筛选，支持站点疑似异常监测数据手动审核处理及重新统计评价数据功能；

统计分析：支持查询任意站点、任意时间段统计场强功能；电磁事件识别功能；站点比对功能；实时监测数据等值线图绘制及历史图像回放功能；

系统维护：系统自动记录一些常见系统故障，指导用户排除一些常见故障。

手机查询:支持Android和iOS系统，下载APP到手机，可实现实时在线监测数据、历史数据查询等；

APP功能：站点信息、站点位置、站点天气、站点温湿度、站点实时数据、周报曲线、月报曲线、实时曲线、报警推送、短信推送、电话回呼。

科普APP：固定点实况，手机辐射值测试，辐射科普知识。

科普软件：站点天气、站点温湿度、站点实时数据、站点实时曲线及与国标对比、科普视频、科普小知识、可远程更新。

4、主机：MM-1

Ø 频率范围：1Hz-60GHz；

Ø 场强值类型：三轴分量值、总场强值；

Ø 支持数据类型：频谱和电场值、磁场值、功率密度值

Ø 测量数据：实时值、最大值、最小值、平均值、RMS值、X/Y/Z三轴值；

Ø 测量方式：实时监测、定时测量、国际标准测量；

Ø 数据存储：8G内存；

Ø 存储间隔：1s-6min等可根据实际测试需要进行设置；

Ø 采样频率：1s每次；

Ø 显示：LCD、LED显示屏；

Ø 防护等级：IP66；

Ø 工作温度：-10℃～+55℃；

Ø 工作相对湿度：≤95%；

Ø 供电：交流220V供电（配备机箱，控制开关），太阳能电池备电，一路供电故障会自动启动另一路；

5、太阳能供电系统

Ø 性能：太阳能板，100Ah铅酸蓄电池供电，无日照是可供电至少5天；支持充电保护；一体成型，防水防尘。

6、防护、安防系统

基础基座及围挡防护

Ø 钢筋水泥基座：建设水泥基座，整体设计紧凑，适应性强，便于现场安装及维护；

Ø 围挡防护：水泥基座外使用厚钢化玻璃围挡防护（高4500px），整体安装占地面积2.5m*2.5m；

4G摄像头

Ø 基础参数：200万4寸红外4G；1920×1080@30fps；彩色：0.05Lux @ (F1.6，AGC ON)；黑白：0.01Lux @(F1.6，AGC ON) ；0 Lux with IR；

Ø 照射距离：可达到100米红外照射距离；

Ø 焦距：4.7～94mm，20倍光学；

Ø 通信：支持4G（移动、联通，电信）网络传输，支持云服务器；

Ø 支持宽动态、透雾、强光抑制、Smart IR、3D数字降噪；

Ø 支持区域入侵、越界、移动侦测；水平键控速度最大80°/s，垂直键控速度最大80°/s，垂直范围-15°～90°；

Ø 支持H.265/H.264/MJPEG高效压缩算法，可较大节省存储空间；

Ø 支持最大128GB的MicroSD/SDHC/SDXC卡存储；

Ø 电源：DC12V，18W；

Ø 防护等级：IP54；

Ø 工作温度：-30℃～65℃；

Ø 需根据特殊用户要求定制相应监测系统，其他种类都可选。

防盗盒

Ø 防盗盒隐蔽地设计在综合核心主机箱内，正常情况下为待机状态，一次待机时间约为300天，当出现站点被移动时，将触发防盗盒传感器，黑匣子上线工作，将实时GPS信息通过GPRS通道发送至平台软件，并触发电话报警和摄像头远程自动录像。

红外对射

Ø 玻璃围栏内安装有红外对射，在非维护状态下跨越玻璃围栏将产生联动报警，触发电话报警和摄像头远程自动录像，并通过站点现场的警报器警告喝退破坏份子。

7、工频电磁场探头：GP-50

u 传感器类型：三轴全向工频电磁场一体探头；

u 场强值类型：X、Y、Z分量场强及总场强；

u 量程自动切换；

u 测量频率范围：5Hz-100kHz，支持各频点测量；

u 电场测量范围：0.05V/m–100kV/m；

u 磁场测量范围：10nT–15mT；

u 各向同性：电场≤±0.65dB；磁场≤±0.65dB

u 线性误差：电场≤±0.6dB；磁场≤±0.6dB

u 分辨率：电场0.01V/m，磁场：1nT；

u 测量精度：5%；

u 采样速率：1s；

u 动态范围：82dB

u 最大过载：电场200kV/m，磁场：20mT；

u 同步监测：工频电场、工频磁场监测；

u 通信：与监测主机通过光纤连接，3米光纤或其他长度定制；

u 供电：非接触式悬浮供电、无干扰

8、中短频电磁场天线：MH400（三轴同性全向探头）

u 频率范围：80kHz-30MHz

u 量程：电场0.05V/m-500V/m；磁场1mA/m-12A/m

u 线性误差：≤±1dB

u 毁坏极限：电场800V/m；磁场15A/m

u 频响误差：≤±1.5dB

u 各向同性：≤0.9dB

u 测量误差：≤1.3dB

u 动态范围：＞80dB

u 频率误差：被测频率的10^-4

u 尺寸：95*95*10mm

u 频谱分析：FFT

u 测量结果：频谱及场强值

u 输出方式：与监测主机通过光纤连接

9、射频电场选频探头：MH600

u 传感器类型：三轴全向，偶极子，独立测量X、Y、Z三轴分量；

u 频率范围：30MHz-6GHz；

u 量程范围：0.02V/m～300V/m；

u 频响误差：≤±1.5dB@900MHz～5GHz）；≤±2dB@30MHz～900MHz；≤±2.5dB@5GHz～6GHz

u 测量误差：±2dB；

u 线性度：±1.5dB；

u 各向同性：±1.8dB；

u 动态范围：70dB；

u 频率误差：<被测频率的10^-3数量级

u 分辨率：0.01V/m；

u 最大过载：600V/m；

u 分辨率带宽：1kHz、3kHz、10kHz、30kHz、100kHz、300kHz、1MHz、3MHz 可选；

u 频谱分析功能

u 选频测量：能区分移动、联通、电信的2G、3G、4G基站、2.45GHz频段、5.8GHz频段等；

u 供电：太阳能板及电池供电，完全无日照条件下应能电池供电超过15天；

u 10、广播磁场天线：MH200（三轴同性全向探头）

u 频率范围：100kHz-280MHz

u 量程：磁场0.001A/m-12A/m

u 线性误差：≤±1dB

u 毁坏极限：电场800V/m；磁场15A/m

u 频响误差：≤±1.5dB

u 各向同性：≤0.9dB

u 测量误差：≤1.3dB

u 尺寸：98*98*10mm

u 选频测量：能区分FM广播，VHF电视，UHF电视

u 输出方式：与监测主机通过光纤连接

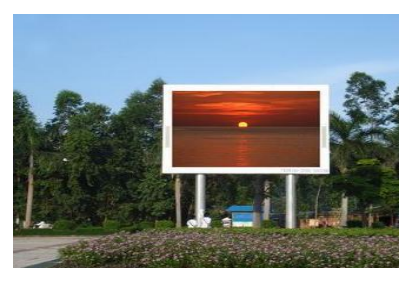

11、LED户外显示屏：MMOL-LED

u 显示屏类型：户外全彩液晶显示；

u 显示屏大小：55英寸，(可选3m×2m=6㎡)；

u 显示屏亮度：＞2000cd/㎡，可调节；

u 屏幕分辨率：≥1080p；

u 对比度：≥2000:1；

u 工作温湿度：-20℃～65℃，5%～95%；

u 供电：220V交流供电，配备供电箱；

u 接口：USB、HDMI、VGA、SD卡扩展；

u 防护等级：IP65；

u 播放控制器：网络大屏播放器；

u 屏幕显示：显示屏采用滚动显示，显示字体可根据用户自己选择显示；支持播放节目的远程编辑、更新和发布。

显示屏可以根据每个客户需求定制
